Como Funciona una Videosonda (Fish Finder)



En 1948, se desarrolló un dispositivo para detectar peces bajo el agua en Nagasaki, Japón. Los hermanos Furuno, Kiyotaka y Kiyokata, propietarios de una pequeña empresa de electricidad marina en un pequeño puerto de Japón, desarrollaron esta asombrosa nueva tecnología.

Un día, un pescador experimentado habló con los hermanos: "Sé dónde están los peces. ¡Y puedo adivinar su cantidad también!" Esta conversación privada entre los hermanos Furuno y el pescador le proporcionó a Kiyotaka la inspiración para desarrollar un buscador de peces. "Burbujas de aire." dijo el pescador, "Cuando las burbujas de aire suben a la superficie del mar, significa que hay un banco de peces abajo". Este era el secreto para pescar. Era un hecho bien conocido que una onda de sonido se refleja cuando golpea contra una burbuja, lo que Kiyotaka pensó instantáneamente fue que se puede usar para detectar burbujas con el fin de encontrar peces. Esta conversación con el pescador experimentado se había convertido en un factor importante para el desarrollo de buscadores de peces.

Kiyotaka, el hermano mayor a la edad de 16 años, comenzó a desarrollar un buscador de peces usando materiales de desecho y repitió el experimento. Kiyokata, el hermano menor, tomó el prototipo a bordo y lo puso a prueba una y otra vez. En los primeros días del desarrollo, no funcionó tan bien como esperaban. Muchas veces Kiyokata fue arrojado por la borda por el capitán enojado, ya que Kiyotaka pensó que había encontrado un banco de

peces, que en realidad era un banco de medusas. Sin embargo, la mejora gradual del equipo conduce a la búsqueda de peces con éxito. Los resultados positivos cambiaron gradualmente la actitud de los pescadores hacia los hermanos. Como probador e instructor de buscador de peces, Kiyokata viajó en varios barcos, lo que resultó en capturas suficientes para demostrar el rendimiento de su buscador de peces. Finalmente, Kiyokata fue apodado como el "dios de la sardina".

La invención del buscador de peces fue la materialización de una semilla primitiva de ingeniería: el sueño de un niño de "qué maravilloso si pudiera ver bajo el agua". Ya han pasado más de 60 años desde que se introdujo en el mercado el primer buscador de peces. Antes de que esta tecnología estuviera disponible, los pescadores dependían únicamente de su intuición y experiencia. Sin embargo, el buscador de peces de los hermanos Furuno cambió dramáticamente la pesca en una operación científica moderna.

El primer buscador de peces del mundo fue comercializado por los hermanos Furuno en 1948 en Nagasaki, Japón. El primer modelo era un registrador de bolígrafo que utilizaba papel de registro especialmente procesado para registrar los objetos encontrados bajo el agua. La operación fue muy fácil, solo tenía un interruptor de encendido, un ajuste de sensibilidad y un selector de rango de búsqueda.


¿Como funcionan? Un buscador de peces ayuda a detectar un banco de peces y proporciona diversa información submarina, como la profundidad del agua, la distribución del banco de peces y el estado del lecho marino al transmitir ondas ultrasónicas al mar y recibir su reflejo. Parte de las ondas sónicas o ultrasónicas, que se han transmitido, se reflejan en la fuente cuando golpean un objeto (por ejemplo, un banco de peces o el lecho marino). Un buscador de peces utiliza esta característica de reflexión ultrasónica.

Las ondas ultrasónicas del buscador de peces se transmiten directamente debajo del barco. Si golpean un banco de peces, los reflejos muy débiles volverán al lugar donde se transmitieron originalmente las ondas ultrasónicas. La reflexión recibida se convierte en una señal eléctrica y posteriormente se envía al circuito de recepción del buscador de peces. El circuito de recepción amplifica las señales débiles y la unidad procesadora las procesa para generar imágenes que se mostrarán en la pantalla. Como resultado, la imagen se mostrará en la pantalla LCD en color. Los reflejos más fuertes se muestran en naranja o rojo, y los más débiles se muestran en verde o azul en la pantalla. Un banco de peces de alta densidad o rocas en el fondo marino devuelven señales más fuertes, por lo que se mostrarán en un color rojizo, mientras que un banco de peces de baja densidad o peces pequeños se mostrarán en un color azulado.

Un buscador de peces consta de dos partes: unidad principal (con una pantalla) y transductor. La unidad principal debe ubicarse en un lugar de fácil acceso en la cabina o la timonera, etc. El transductor debe montarse en la parte inferior de la embarcación, ya sea a través del casco o dentro del casco. Tenga en cuenta que el rendimiento de un buscador de peces depende en gran medida de si el transductor está correctamente montado en el fondo del barco. Un transductor mal montado puede resultar en fallas en la captura de ondas reflejadas u otros defectos graves. Para evitar estos problemas, debe consultar con un distribuidor técnico sobre cómo instalar correctamente el transductor antes de la instalación real.

Un buscador de peces transmite ondas ultrasónicas desde el transductor montado en la parte inferior del barco. Las ondas ultrasónicas transmitidas avanzan directamente hacia el fondo del mar, pero si hay un objeto, es decir, bancos de peces o rocas, se reflejarán. Parte de ellos se reflejará en el fondo del barco, que luego será capturado por el transductor. Midiendo el tiempo transcurrido entre la transmisión y la recepción del ultrasonido, se calculará la profundidad del banco de peces.


Sonido y ultrasonido. Tanto el sonido como los ultrasonidos son, en principio, tipos de ondas. Son como las ondas en la superficie del agua que ves cuando dejas caer una piedra al agua. La ondulación del agua normalmente se extiende 360 ​​grados, debido a sus características omnidireccionales. Un buscador de peces utiliza altas frecuencias de ultrasonido de enfoque nítido, que se transmite con alto voltaje para determinar la dirección en que se mueven los bancos de peces. Ubicar objetos en el aire es diferente a ubicar objetos bajo el agua. Para localizar objetos en el aire, podemos utilizar luz, ondas de radio o sonido. Sin embargo, al localizar objetos bajo el agua, las ondas de luz y radio se atenúan rápidamente cuando viajan por el agua, por lo que el ultrasonido es la opción más viable para localizar objetos bajo el agua. El ultrasonido tiene un alto nivel de tolerancia a la atenuación bajo el agua. La velocidad de propagación de los ultrasonidos bajo el agua es de aproximadamente 1.500 metros / seg, cinco veces más rápida que la velocidad de propagación de los ultrasonidos en el aire (340 metros / seg). Esta velocidad de propagación del ultrasonido se utiliza para calcular la profundidad a la que se encuentra un banco de peces. Por ejemplo, si se observa un retorno de eco de un banco de peces un segundo después de su transmisión, se puede interpretar que el banco de peces está ubicado a una profundidad de 750 metros debajo del bote (el ultrasonido transmitido golpea el objeto bajo el agua y regresa en una en segundo lugar, si se tiene en cuenta la velocidad de propagación del ultrasonido, es decir, 1500 metros / segundo, se obtiene la profundidad a la que se encuentra un banco de peces). Este es el principio básico de eco sondeo de un buscador de peces. que es cinco veces más rápido que la velocidad de propagación del ultrasonido en el aire (340 metros / seg).


En términos generales, la velocidad de propagación es proporcional a la densidad del medio a través del cual viaja la luz, las ondas de radio o los ultrasonidos. La luz y las ondas de radio pueden recopilar mucha información en un corto período de tiempo, mientras que el ultrasonido consume más tiempo con su búsqueda submarina. Por ejemplo, el ultrasonido viaja aproximadamente 5.000 metros por segundo a través de un medio de alta densidad como el hierro. Aunque la velocidad de propagación del ultrasonido bajo el agua es lenta, el ultrasonido es capaz de detectar información sobre bancos de peces a distancias notablemente lejanas.

Existen varias fuentes de interferencia que afectan la propagación del ultrasonido bajo el agua, que incluyen: corriente, temperatura del agua, microorganismos (es decir, plancton), burbujas de aire, ruido de radio, etc. A pesar de estas fuentes de interferencia en el medio ambiente, un buscador de peces es capaz de captar el eco débil de los bancos de peces.


Sonido y Ultrasonido. Un buscador de peces transmite ondas ultrasónicas desde el transductor montado en la parte inferior del barco. Las ondas ultrasónicas transmitidas avanzan directamente hacia el fondo del mar, pero si hay un objeto, es decir, bancos de peces o rocas, se reflejarán. Parte de ellos se reflejará en el fondo del barco, que luego será capturado por el transductor. Midiendo el tiempo transcurrido entre la transmisión y la recepción del ultrasonido, se calcula la profundidad del banco de peces.

Angulos y areas de busqueda. El ultrasonido se transmite directamente debajo del transductor, que está montado en la parte inferior del barco. El transductor tiene sus propias características direccionales, es decir, las características de los haces transmitidos, que afectan la capacidad de detección bajo el agua. Las características direccionales del transductor están determinadas en gran medida por la frecuencia del ultrasonido transmitido y recibido por el transductor, y esto afecta los ángulos y áreas de búsqueda.

Las frecuencias comúnmente utilizadas por un buscador de peces convencional para embarcaciones de recreo son 50 kHz (baja frecuencia) y 200 kHz (alta frecuencia). Una frecuencia más baja tiene un área y un ángulo de búsqueda más amplios. Generalmente, el ángulo de búsqueda de los haces de 50 kHz es de aproximadamente 50 grados y el de los haces de 200 kHz es de aproximadamente 15 grados. Las áreas de búsqueda por ambos tipos de haces se ilustran a continuación. Como puede ver, los haces de frecuencia más baja son adecuados para la búsqueda de área amplia en un caso y los haces de frecuencia más alta son adecuados para la búsqueda de área estrecha. Los pescadores pueden aprovechar estas características para encontrar un banco de peces.

Los pescadores comerciales también hacen uso de estas características. Realizan una búsqueda por haces de baja frecuencia (es decir, 15 kHz) primero para captar la ubicación general de los bancos de peces alrededor del barco. Posteriormente, reducen el área de búsqueda de un banco de peces, utilizando haces de alta frecuencia (200 kHz), para detectar

Interrelación entre el ángulo de búsqueda y la frecuencia del ultrasonido. El área de búsqueda está determinada por la frecuencia del ultrasonido utilizado. Si bien el uso de haces de baja frecuencia (50 kHz) facilita una búsqueda en un área más amplia, el uso de haces de alta frecuencia (200 kHz) permite al operador reducir el área de búsqueda para detectar la ubicación más precisa de un banco de peces

Dentro de los transductores, se incorporan elementos transductores. El elemento transductor transmite ultrasonidos a través de su vibración, que se produce cuando recibe señales eléctricas. El grado de concentración de los ultrasonidos depende totalmente de las características direccionales del transductor utilizado. La figura del lado izquierdo muestra cómo se transmite el ultrasonido desde el transductor. La forma ovalada justo debajo del transductor indica la intensidad de transmisión de la señal del ultrasonido. La intensidad de la señal es la más fuerte en la línea central de la forma ovalada y la intensidad de la señal se vuelve más débil hacia los bordes de la forma ovalada. El ángulo de directividad del ultrasonido se puede generar conectando el transductor y los puntos donde la intensidad de la señal es la mitad.


Frecuencias de ultrasonido. La frecuencia de ultrasonido utilizada por un buscador de peces generalmente varía entre 15 kHz y 200 kHz. Sin embargo, la mayoría de los buscadores de peces convencionales orientados a embarcaciones de recreo utilizan 50 kHz y 200 kHz. Estos buscadores de peces disponibles en el mercado incorporan circuitos electrónicos que pueden transmitir y recibir ultrasonido en estas dos frecuencias. Además, un transductor montado en la parte inferior de la nave está configurado para manejar estas dos frecuencias.

Sin embargo, los buscadores de peces para uso profesional, es decir, los utilizados por pescadores comerciales, pueden hacer uso de otras frecuencias. Dichas frecuencias incluyen 15, 22, 28, 38, 45, 50, 68, 75, 88, 107, 150 y 200 kHz. Hay algunos buscadores de peces especiales que utilizan la frecuencia de 400 kHz, pero es un caso bastante raro. Como puede ver, existe una amplia gama de frecuencias configurables disponibles para buscadores de peces para barcos pesqueros, y un buscador de peces generalmente hace uso de una combinación de dos frecuencias (frecuencias altas y bajas). La selección de las frecuencias depende de los propósitos previstos del buscador de peces, que incluyen, entre otros, encontrar especies de peces específicas; comprender la condición del lecho marino; realizar una búsqueda de área amplia con un ángulo de búsqueda de 90 grados de una vez; realizar una búsqueda detallada de bancos de peces; la detección de bancos de peces que emiten un eco débil; evitando interferencias / conflictos con otros buscadores de peces utilizados cerca. El rango de búsqueda (profundidad) y el área de búsqueda dependen de la frecuencia utilizada. Por un lado, el ultrasonido de alta frecuencia es adecuado para una búsqueda detallada, aunque no se puede utilizar para búsquedas en aguas profundas. El ultrasonido de baja frecuencia, por otro lado, es adecuado para búsquedas generales en un área más amplia, así como para búsquedas en aguas profundas.

Los pescadores comerciales también hacen uso de estas características. Realizan una búsqueda por haces de baja frecuencia (es decir, 15 kHz) primero para captar la ubicación general de los bancos de peces alrededor del barco. Posteriormente, reducen el área de búsqueda de un banco de peces, utilizando haces de alta frecuencia (200 kHz), para detectar la ubicación exacta del banco de peces y hacen funcionar el barco para que esté directamente sobre el banco de peces objetivo.

El rango de detección (profundidad) de un buscador de peces depende de la frecuencia utilizada para la transmisión de ultrasonido. En principio, cuanto mayor sea la frecuencia de los ultrasonidos, más corto puede ser el rango de propagación. La longitud de onda de los ultrasonidos de alta frecuencia es corta y su ángulo de directividad es estrecho, lo que permite búsquedas detalladas, pero se atenúa significativamente mientras viaja por el agua. El ultrasonido de baja frecuencia se caracteriza por su longitud de onda larga, un ángulo de directividad más amplio y un alto nivel de tolerancia hacia la atenuación bajo el agua, lo que permite búsquedas de áreas amplias en aguas más profundas. En resumen, puede elegir baja frecuencia si está buscando en aguas profundas y alta frecuencia si está realizando una búsqueda detallada en aguas poco profundas. Además, cuando se utiliza ultrasonido de baja frecuencia, es posible que pueda realizar búsquedas en aguas profundas más precisas si agrega un adaptador de corriente opcional, que amplifica la potencia del transmisor a unos pocos kilovatios. Sin embargo, tenga en cuenta que cuando utilice el adaptador de corriente, se necesitará un transductor dedicado capaz de manejar una mayor potencia de transmisión.

Diferencia en el rango de búsqueda entre ultrasonidos de baja y alta frecuencia. Básicamente, con ultrasonido de baja frecuencia (50 kHz), puede realizar búsquedas en aguas profundas, pero con ultrasonido de alta frecuencia (200 kHz), la profundidad de búsqueda no es tan profunda.


Burbujas de aire. Las burbujas de aire bajo el agua son el principal enemigo de un buscador de peces. El ultrasonido, cuando se transmite, viaja directamente hacia el lecho marino. Sin embargo, cuando el ultrasonido golpea burbujas de aire en su camino, la superficie de las burbujas de aire lo refleja y no puede viajar más. El ultrasonido es muy vulnerable a las burbujas de aire. Aunque el ultrasonido se transmite con alta potencia de transmisión, puede reflejarse en la superficie de las burbujas de aire o atenuarse al atravesarlas. En tal caso, es posible que el ultrasonido no llegue a los bancos de peces en aguas profundas o en el lecho marino, y solo muestra un fuerte eco de retorno de las burbujas de aire.

Dicha interferencia de burbujas de aire se puede observar fácilmente en las siguientes condiciones:

  • Cuando su barco se mete en la estela de otro barco; o

  • Cuando su propio barco va a popa.

En este último caso, una masa de burbujas de aire que emana de la hélice del barco rodeará por completo el fondo del casco, imposibilitando el paso de los ultrasonidos.

Posteriormente, una pantalla de buscador de peces solo mostrará el fuerte eco devuelto por las burbujas de aire. Si la interferencia de las burbujas de aire es menor, la pantalla de un buscador de peces puede mostrar una vista muy fragmentada de la condición bajo el agua.

Cuando te encuentres en una situación así, la única salida es escapar del área afectada por las burbujas de aire. Algunas formas de evitar el efecto adverso de las burbujas de aire incluyen: tomar en consideración la posición donde está montado el transductor; y evitar maniobrar el barco en dirección a popa. Si se ha detectado un banco de peces, es aconsejable dejar que el barco continúe su rumbo durante un rato y luego dar la vuelta para volver al punto donde se detectó por primera vez el banco de peces. Para aquellos que no están acostumbrados a utilizar un buscador de peces a bordo de su barco, el consejo general es controlar siempre el barco en dirección de avance, cuando busquen un banco de peces.

Las burbujas de aire bajo el agua son el principal némesis de un buscador de peces. Las burbujas de aire debajo del transductor provocan una función de detección deficiente o inexistente en un buscador de peces. Esto es especialmente cierto cuando el barco va a popa, creando burbujas de aire que bloquean el ultrasonido, lo que da como resultado un rendimiento deficiente.

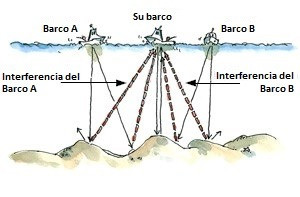

¿Interfieren los barcos cercanos con su buscador de peces? Cuando dos o más ecosondas están operando muy cerca y en la misma frecuencia o similar, es posible que cada uno reciba retornos falsos del otro transductor. En tales casos, el operador verá ruido y desorden, devoluciones falsas, líneas de puntos, múltiples fondos u otras anomalías de video en la pantalla. Esto es más común en y alrededor de los puertos deportivos o puertos donde puede haber múltiples buscadores de peces operando en las mismas frecuencias.

Para eliminar la interferencia, hay un par de soluciones diferentes para probar; Una forma es cambiar la frecuencia emitida por el transductor del buscador de peces, si es posible, para evitar interferencias. Otra forma es activar la función de eliminación de interferencias en su buscador de peces. Los buscadores de peces Furuno tienen circuitos de rechazo de interferencias que se pueden usar en tales casos, pero utilícelos con moderación para evitar eliminar objetivos pequeños. El rechazo de interferencia intentará cambiar automáticamente los ciclos de transmisión de su buscador de peces, lo que resultará en menos interferencia.

La mayoría de las veces, la interferencia del buscador de peces es causada por señales transmitidas desde barcos cercanos, pero en algunos casos también puede ser causada por dispositivos electrónicos en su propio barco. Asegúrese de que sus dispositivos electrónicos estén correctamente conectados a tierra y evite colocar cables eléctricos junto con el cable del transductor.

Si las soluciones anteriores no dan ningún resultado, puede intentar cambiar manualmente entre la frecuencia baja y alta en su buscador de peces para ver si la interferencia desaparece. Si esto aún no ayuda, es posible que deba distanciarse de otros barcos.

Transductores. El dispositivo físico dentro de un transductor que crea la onda de sonido es un disco piezocerámico llamado elemento. El elemento, cuando se aplica voltaje, vibra, se distorsiona y reforma su forma en una sucesión muy rápida. Esta vibración se produce a una frecuencia específica y crea ondas de compresión o energía acústica: ondas de sonido. Estas ondas viajan hacia afuera desde el elemento en un patrón vagamente en forma de cono y encuentran objetivos en el camino.

A medida que esta energía acústica se encuentra con objetivos como peces o estructuras del fondo, parte del haz se atenuará (absorbido por el objetivo), parte se reflejará en el transductor como un eco y parte se dispersará. Cuando los ecos reflejados golpean el transductor, causan una minúscula distorsión en la forma del cristal. Esta distorsión del cristal crea una pequeña fluctuación de voltaje, que puede ser detectada y procesada por el buscador de peces. El resultado final es una imagen en su pantalla.

Al medir el tiempo desde que se genera la onda de sonido hasta que se recibe el eco de retorno, podemos conocer la profundidad a la que se encuentra un objetivo. La fuerza del eco reflejado puede indicarnos el tamaño y la densidad del objetivo. Algunos transductores se conocen como transductores de elemento único. Esto significa que contienen un solo disco piezocerámico que vibra alternativamente a 50 kHz y 200 kHz, utilizando ambas frecuencias operativas.

Cuando se desea o se requiere un mayor rendimiento, hay disponibles transductores de varios elementos que pueden mejorar significativamente el rendimiento y la sensibilidad de su buscador de peces. Un transductor de elementos múltiples es aquel en el que los elementos separados vibran individualmente en sus respectivas frecuencias. Algunos modelos de gama alta utilizan siete, nueve o incluso quince elementos de 50 kHz junto con un elemento de 200 kHz de gran diámetro. El elemento dedicado de 200 kHz ofrece una mayor sensibilidad en aguas poco profundas, mientras que la mayor superficie de la matriz de 50 kHz recibirá ecos de aguas más profundas con mucha más claridad y detalle.

Hay algunos puntos importantes que son ciertos para cada instalación de transductores. El ruido acústico siempre está presente y estas ondas sonoras pueden interferir con el funcionamiento de los transductores. El ruido ambiental (de fondo) de fuentes como olas, peces y otros barcos no se puede controlar. Sin embargo, seleccionar cuidadosamente la ubicación de montaje de los transductores puede minimizar el efecto del ruido generado por la embarcación de la(s) hélice(s) y eje(s), otra maquinaria y otros buscadores de peces. Cuanto menor sea el nivel de ruido, mayor será la configuración de ganancia que podrá utilizar de forma eficaz en su buscador de peces.

Seleccione siempre una ubicación donde:

  • El agua que fluye a través del casco es más suave con un mínimo de turbulencia y burbujas.

  • El transductor estará continuamente sumergido en agua (no se aplica a los modelos de casco)

  • Hay un mínimo de ángulo muerto

  • El haz del transductor no será obstruido por la quilla o el eje (s) de la hélice

  • Hay suficiente espacio libre dentro del recipiente para la altura de la carcasa, apretando las tuercas y retirando el conjunto de la válvula y el inserto.

Como regla general, ningún transductor debe ubicarse cerca de una entrada de agua o de una abertura de descarga, directamente detrás de cualquier traca de elevación, escalones u otras obstrucciones o irregularidades en el casco, o detrás de la pintura erosionada (una indicación de turbulencia). El flujo de agua a través de la superficie del transductor debe ser lo más suave posible para obtener el mejor rendimiento durante la navegación.

La mayoría de los transductores estándar están diseñados para buscadores de peces recreativos y generalmente tienen un solo elemento que resuena alternativamente a 50 y 200 kHz. Aunque estos transductores son efectivos y económicos, se puede lograr un mayor rendimiento al combinar su buscador de peces recreativos con un transductor de alto rendimiento. Estos transductores están clasificados para una mayor potencia de salida y contienen una matriz de elementos de 50 kHz junto con uno o más elementos de 200 kHz de gran diámetro. Una matriz de elementos de 50 kHz permite un patrón de haz muy ajustado, lo que significa que habrá más energía en el objetivo para producir ecos de retorno. Además, la mayor superficie de esta matriz hace que el transductor sea más sensible a los ecos de retorno, lo que permite una mayor resolución del objetivo en la pantalla. Lo mismo ocurre con tener uno grande.


Ondas de pulso. Se aplica una señal eléctrica del buscador de peces al transductor, que envía una señal acústica (ondas sonoras) a la columna de agua. El transductor recibe los ecos reflejados de los objetos que encuentran estas ondas de sonido y se envían como una señal eléctrica a su buscador de peces. El trabajo del buscador de peces es procesar esta señal en una imagen del mundo submarino en su pantalla.

El transductor alterna constantemente entre transmitir ondas de pulso ultrasónicas y escuchar ecos en el modo de recepción a una velocidad muy alta. En comparación con el tiempo que el transductor está transmitiendo activamente ondas de pulso ultrasónico, el tiempo dedicado a "escuchar" los ecos en el modo de recepción es mucho mayor.


El transductor del buscador de peces transmite ondas de pulso ultrasónicas compuestas por pulsos de alta y baja presión. La longitud de onda de cada pulso se define como la distancia entre dos pulsos sucesivos de alta presión o dos sucesivos pulsos de baja presión. Por ejemplo, cuando se aplica un pulso eléctrico a un transductor de 200 kHz, el elemento vibra a una frecuencia de 200.000 ciclos por segundo, es decir, se transmiten 200.000 ondas de sonido individuales desde el elemento cada segundo. Los transductores de alta frecuencia y longitud de onda corta producen imágenes nítidas y nítidas en la pantalla del buscador de peces.

Las longitudes de onda de frecuencia más baja "ven" más profundamente en la columna de agua que las longitudes de onda de frecuencia más alta, por lo que no siempre es necesario un aumento de potencia para detectar peces en aguas más profundas. Cuanto más baja sea la frecuencia, más profunda verá la ecosonda con la misma cantidad de potencia. También puede aumentar el rango de detección del buscador de peces en todas las frecuencias utilizando un transductor de haz más estrecho. Un haz estrecho entrega más energía en el objetivo, lo que resulta en ecos más fuertes, resolución mejorada del objetivo y la capacidad de "ver" más profundamente en la columna de agua.


Eco de retorno debil. El transductor montado en la parte inferior del barco transmite ondas ultrasónicas o "pulsos" que viajan hasta el fondo del mar. A medida que las ondas sonoras viajan por el agua, se dispersan y pierden fuerza gradualmente. Cuando estas ondas sonoras golpean a los peces o al plancton, rebotan hacia el transductor. La forma generada por un solo pez y un banco de peces varía mucho, pero cuando las ondas ultrasónicas golpean un banco de peces, rebotan en todas direcciones diferentes. Partes de estas ondas ultrasónicas reflejadas del banco de peces regresarán al transductor debajo del bote. Si la distancia al lecho marino es de 100 metros o menos, el eco del lecho marino será mucho más fuerte que cualquier banco de peces intermedio.

Las ondas ultrasónicas reflejadas del banco de peces se dispersarán en su camino de regreso al transductor haciendo que la señal sea muy débil. Esta débil señal es captada por el elemento dentro del transductor, que a su vez envía la información a la unidad principal del buscador de peces. El transductor de un buscador de peces es una cosa comparativamente pequeña, que mide solo unos 7-10 centímetros de diámetro para embarcaciones de recreo normales. Aunque este diámetro es pequeño, esta es el área que recibe las ondas ultrasónicas que regresan desde el fondo del mar. Lo que dificulta este trabajo para el buscador de peces es que hay mucho ruido en el agua y el eco de un pez es muy débil. De todo el ruido generado por la contaminación, las burbujas de aire, el plancton y más, el buscador de peces tiene que distinguir las ondas ultrasónicas reflejadas de un banco de peces. Esto es especialmente cierto cuando se trata de bancos de peces que se mantienen cerca del fondo marino. Hay mucho ruido y puede resultar difícil distinguir qué son los bancos de peces y cuáles no. En momentos como estos, las funciones de eliminación de ruido integradas en un buscador de peces pueden resultar muy útiles.

Las ondas ultrasónicas generalmente golpean la parte superior de un pez y, dependiendo del ángulo en el que las olas golpeen al pez, el eco que regresa cambiará de dirección. El eco que regresa se dispersará a medida que viaja de regreso a la superficie, lo que da como resultado una señal muy débil que el transductor en el buscador de peces tiene que captar.

Fuerza del eco. A través del buscador de peces es posible identificar los diferentes sedimentos del fondo marino. El lecho marino genera un fuerte eco cuando es golpeado por ondas ultrasónicas, que se muestra en la pantalla del buscador de peces como una línea roja o marrón. Cuando salga a pescar, notará que la cantidad de fondo marino que se muestra en su buscador de peces cambia según su dureza y composición.

La parte del lecho marino que se muestra en la pantalla del buscador de peces a veces puede denominarse "rastro del fondo" o "banda del fondo". Si el eco que regresa del lecho marino es fuerte, la cantidad que se muestra en el buscador de peces aumenta. Lo que esto significa es que el fondo es duro y lo más probable es que esté formado por lecho rocoso o arrecifes. Lo contrario es cierto para un fondo marino blando. Cuando el lecho marino es blando, la "banda de fondo" será muy fina, debido al hecho de que el eco de retorno es débil. Cuando el eco de retorno es débil, es probable que el lecho marino esté formado por suelo arenoso o arena.

La cantidad de fondo marino que se muestra en la pantalla del buscador de peces también depende de la frecuencia utilizada por el buscador de peces. En términos generales, la "banda inferior" que se muestra aumentará cuando se utilicen ondas ultrasónicas de baja frecuencia y disminuirá cuando se utilicen ondas ultrasónicas de alta frecuencia. Si desea obtener una buena vista del fondo marino en su buscador de peces, se recomienda configurar el buscador de peces a 50 kHz, para que sea más fácil juzgar las propiedades del fondo marino.

Al pescar peces de roca, por ejemplo, es muy útil poder juzgar las propiedades del fondo marino, ya que estos peces prefieren los afloramientos rocosos.

Las zonas rocosas del lecho marino producirán un fuerte eco, que se mostrará de forma destacada en la pantalla del buscador de peces. Las ondas ultrasónicas que regresan del buscador de peces se mostrarán como un fondo grueso. Por el contrario, cuando el lecho marino está blando, se mostrará como una línea muy fina. Esto se debe a que el fondo marino absorbe gran parte de las ondas ultrasónicas emitidas por el buscador de peces.


¿Como leer una pantalla de una videosonda? Los ecos que regresan del agua debajo mostrarán bancos de peces, el fondo marino y el plancton en color en la pantalla del buscador de peces. Sin embargo, lo que realmente se muestra en la pantalla del buscador de peces no son imágenes reales de estos bancos de peces y plancton. La imagen en la pantalla del buscador de peces es el resultado de los ecos que regresan del lecho marino que pasan a través del transductor, a través del procesamiento de recepción y de los circuitos de procesamiento de imágenes del buscador de peces y finalmente a la pantalla. Dependiendo de la fuerza del eco, el color en la pantalla cambia en consecuencia, cuanto más fuerte es el eco, más profundo es el color.

¿cómo se ve la pantalla del buscador de peces cuando el barco está en movimiento?

Los ecos que provienen de los bancos de peces a continuación se muestran de acuerdo con el tiempo recibido por el buscador de peces de manera secuencial. Las señales entrantes se muestran desplazándose secuencialmente desde el lado derecho de la pantalla hacia la izquierda. El lado derecho muestra lo que ve el buscador de peces en ese instante, y estos datos se desplazan hacia la izquierda.

Los datos en pantalla se mueven a propósito a una velocidad constante, desplazándose de derecha a izquierda. La velocidad de desplazamiento se puede cambiar fácilmente, lo que facilita que el usuario encuentre un entorno cómodo. Cuando la velocidad de desplazamiento se establece en alta, incluso un banco de peces pequeño aparecerá como un gran eco en la pantalla del buscador de peces.

Peces individuales y bancos de peces. Por lo general, cuando se ven peces en la pantalla de un buscador de peces, los peces se forman en grandes bancos de peces. Estos bancos de peces muestran una gran variación cuando se muestran. Se puede decir que su forma se asemeja a nubes esponjosas, altísimas nubes de tormenta y delgadas formaciones borrosas.

Este patrón de nube depende de la especie de pez, el comportamiento y la forma en que los bancos de peces nadan en el agua. La forma en que se muestran los peces y los bancos de peces individuales en la pantalla difiere mucho, lo que facilita incluso a los pescadores novatos detectar la diferencia.

Por ejemplo, las sardinas tienden a agruparse en bancos de peces muy grandes y compactos. Estos bancos de peces se mostrarán en consecuencia, grandes con colores intensos que denotan concentración. El jurel nada a una profundidad diferente en comparación con las sardinas, pero su forma de formar cardúmenes es muy similar. Las especies de peces que forman bancos varían considerablemente en cuanto a formas y tamaños, pero el elemento común es que la pantalla del buscador de peces muestra los bancos de peces de forma abultada o sobresaliente.

Los peces individuales que nadan son muy fáciles de identificar ya que tienen una forma de boomerang o media luna muy distinta. Al observar peces individuales, uno puede notar que se mueven aparentemente sin rumbo fijo en grupos donde creen que se puede encontrar comida.


¿Cómo se muestran los bancos de peces en la pantalla del buscador de peces cuando el barco no está en movimiento? Pensemos en un ejemplo en el que su barco está parado sobre un área con grandes rocas.

El buscador de peces está en funcionamiento y la imagen se transmite secuencialmente de derecha a izquierda. En la imagen de abajo a la derecha, podemos ver que al principio no hay indicios de bancos de peces y luego aparece un banco de peces nadando sobre la zona rocosa.

Por el bien del argumento, supongamos que el banco de peces permanece en la misma posición mientras el barco está quieto. Veremos que el eco que regresa del banco de peces aparece continuamente de derecha a izquierda, seguirá mostrando el banco de peces de la misma manera mientras se mantenga en la misma posición.

Aunque este banco de peces en realidad parece un gran bulto, en la pantalla del buscador de peces parece un gran banco de peces. El fondo marino agitado también aparecerá como una línea suave ya que el barco no se está moviendo. Si uno permanece en esta posición el tiempo suficiente, el banco de peces llena toda la pantalla del buscador de peces y es fácil malinterpretarlo como un enorme banco de peces.


fuente: Furuno.
